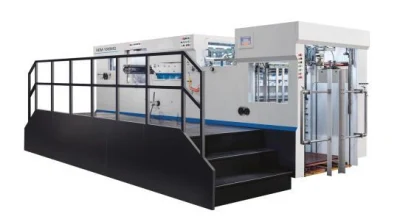

Avtomatski stroj za izsekovanje s samodejnim odstranjevanjem

Avtomatski stroj za izrezovanje in guranje z napravo za samodejno odstranjevanje

Model: Ecoo-1050



Opis izdelka

---



>>Uporaba:
Ecoo-1050 avtomatski izsekovalni stroj za plošče se uporablja za izrezovanjerazlični papir, karton, valovita lepenka, plastična folija (kot PVC, PP),s funkcijoizrezovanje, gubanje in vtiskovanje. Z najnovejšo novo strukturo je lahko največja hitrost rezanja 7500 listov/uro.



>> Tehnični podatki:

Model stroja	Ecoo-1050 avtomatski izsekovalni stroj
Konfiguracija stroja	Podajalnik	√
	Odsek stiskalnice plošče	√
	Grelna plošča	NEOBVEZNO
	Odsek za odstranjevanje	NEOBVEZNO
	Oddelek za dostavo listov	√
Maks. Velikost lista	1050×750 mm
Min. Velikost lista	400×370 mm
Maks. Velikost za izrezovanje	1040×730 mm
Notranja velikost zagona	1144 × 760 mm
Velikost rezalne plošče	1080 × 738 mm
Višina kupa za hranjenje	1550 mm
Višina dostave	1400 mm
Višina rezalnega pravila	23,8 mm
Debelina rezalne plošče	7 mm (5+2 ali 4+3 je neobvezno)
Razpon delnic	Karton: 0.1~2 mm
	Valovit papir:<4 mm
	Plastična plošča: 0.2~1 mm (grelna plošča ni obvezna)
Natančnost izrezovanja	Manjši ali enak ±0,1 mm
Maks. Tlak za izrezovanje	320 T
Maks. Hitrost stroja	7500 S/H
Najmanjša meja prijemala	7 mm
Dovod zraka	{{0}}.6-0.7Mpa, 0,36m³/min
Zahteva po moči	3 faze 380V 50HZ
Moč glavnega motorja	11 kW
Moč ogrevalnega območja (če je za rezanje plastike, neobvezno)	24 KW (12 ogrevalnih con, vsaka cona je 2 kW)
Skupna moč (brez ogrevanja)	17,8 kW
Skupna teža stroja	Ecoo-1050	16 T
	Ecoo-1050Q	17 T
Celotna dimenzija D (+ predzlaganje) × Š (+ ploščad) × V	Ecoo-1050	4700(+1430)×2100(+1900)×2400 mm
	Ecoo-1050Q	5600(+1430)×2100(+1900)×2400 mm



>>GlavniLastnosti:

 Varnost, varčevanje z energijo, učinkovitost
1. Delovanje celotnega stroja nadziraPLC centraliziran nadzorni sistemki lahko samodejno pregleda delovno stanje in preizkusi neobičajno stanje ter zabeleži delovno stanje. V skladu z evropskim varnostnim standardom načrtujemo razumno, da zagotovimo popolno kombinacijo delovanja in varnosti.

2. Napreden alarmni sistemzagona bo operaterja opomnil, naj zapusti nevarno območje. Samodejno zazna celoten proces, če pride do okvare, nepapirja ali zataknjenega papirja, se pnevmatska sklopka loči in samodejno zaustavi, kar zmanjša izgubo papirja, zaščiti osebje in opremo.
3. Pprepakirane naprave ter naprave za neprekinjeno podajanje in dostavo papirjazmanjšajte čas zlaganja, izboljšajte učinkovitost stroja in povečajte svoj dohodek.
4. Izbrane evropske, japonske, tajvanske električne in pnevmatske komponente izboljšajo stabilnost stroja in zmanjšajo pogostost neživosti.
5. Glavni okvir in osnova uporabljata visoko trdno sferoidno grafitno železo QT500-7, ki ga natančno obdeluje numerični nadzorni center, kar zagotavlja, da stroj dolgo časa stabilno deluje, ko prenaša 200T velik pritisk. Jedra stroja za ploščato stiskalnico, kot so ročična gred, polžasto gonilo in tako naprej, so vsa uvožena visokokakovostna legirana jekla, ki so obdelana s kaljenjem in visokotemperaturnim kaljenjem z dolgo življenjsko dobo.
6. Mazalni sistem za jedrne dele je opremljen z napravo za prikazovanje tlaka olja in alarmno napravo za nezadosten tlak olja in zraka.
7. Dobava dolgoročnega in popolnega tehničnega usposabljanja ter takojšnje brezplačno vzdrževanje za eno leto zagotavlja, da lahko naše stranke v celoti obvladajo proizvodno tehnologijo naše opreme. Naš stroj je s popolnim dizajnom, natančno namestitvijo, visoko stabilnostjo, visoko varnostjo, nizkim hrupom.

>>Standardna konfiguracija

1) Odsek za podajanje papirja: podajalnik in transportna miza:
1. Stenska plošča podajalnika je izdelana iz litega železa, ki je bolj stabilen pri visoki hitrosti.
2. Natančnost feeder glava (Vakuumska črpalka Becker) z dvostranskim puhalom: primeren tako za karton kot za valovito lepenko. Ima 4 sesalne šobe, 4 podajalne šobe, kot in višino šob pa lahko prilagodite različnim oblikam papirja.
3. Podajalna glava (naprej/nazaj) Poravnavo kupa (levo/desno) lahko prilagodite z motorjem, za prilagoditev morate samo pritisniti gumbe.
4. Elektromehanskidvojni detektor,
5. Naklonvrstatekoči traktabelas protiobrabnimi PU stiskalnimi valji in krtačnimi kolesi je veliko bolj primeren za podajanje tankega papirja pri visokih hitrostih.
6. Stransko polaganje za dvojno uporabo(vlečenje in potiskanje) inspredaj ležatizagotavljajo natančnost položaja lista.
7. SKewfunkcija zaznavanja papirja in nabranega papirja ter funkcija samodejne zaustavitve: ko senzorji zaznajo, da je papir nagnjen ali nakopičen, preden se dostavi v stiskalno ploščo, se stroj ustavi.
8. Pnevmatski blažilnik tekočega traku: pri visoki hitrosti pomaga pri nemotenem dovajanju papirja s podajalnim trakom.
9. Non-stoppodajanje papirjastrukturo intip vodilne tirnicepredpakirano paletamočno izboljšati učinkovitost.





2) Oddelek stiskalnice:
1. Glavni del sprejmevisoka- močnodularna litina QT500s posebnim postopkom litja. TheNi-Cr-MoMotorna gred iz zlitines posebno obrtno procesno obdelavo in super nositi-upreti seMravljačrvinorodje.
2. Visok pritiskavtomatski oljni motor z filter in hladilni ventilatorreciklira olje za mazanje glavnih delov menjalnika (ročične gredi, polža in zobnika). Inavto oljna črpalkamaže vse potrebne dele (zobnik, verige itd.)
3. Velik vztrajnik zpnevmatska sklopkazagotavlja visoko natančnost, ko stroj deluje z visoko hitrostjo.
4.Samodejni pritisk sistema za nastavitev rezanja, mora operater samo nastaviti vrednost na zaslonu na dotik, da prilagodi pritisk.
5. Človeku prijazna zasnova za menjavo matrice in linijske plošče (manganovo jeklo, HRC50-53). Okvir matrice je mogoče prevrniti in pnevmatsko zakleniti.
6. Visoka natančnost cam indekser z omejevalnikom navora in sinhronski jermen za nadzor prijemalnih palic za stabilno dostavo papirja v natančen položaj pri visoki hitrosti.
7. Visoka trdnostPrijemalo iz Ti-Al zlitinesinnositi-upiranjeverige za prijemalno palico.





3) Grelna plošča za plastično folijo (NEOBVEZNO)
Za rezanje plastičnih plošč, kot so PVC, PP, PET plošče
1. Ločena nastavitev temperature za neodvisna ogrevalna območja, termostatski nadzor.
2. Grelna plošča je izdelana iz toplotno odporne in visoko trdne litine RTCr0.8.



4) Oddelek za odstranjevanje (NEOBVEZNO):
1.Stripper je sestavljen iz treh okvirjev (zgornji, srednji in spodnji okvir), ki jih je mogoče izvleči za namestitev zatičev.
2.Stripper bar z zatiči ali moški-ženska plošča za odstranjevanje odpadkov.
3. zgornji okvir poganja motor, lahko pritisnete gumb, da ga premaknete, da preverite položaj odstranjevanja.



5) PapirOddelek za dostavo:
1. Naprava za samodejno poravnavo, nastavljivo puhalo zraka in krtača za lase zagotavljajo, da je kup papirja v dobrem stanju, ne glede na to, ali je papir debel ali tanek.
2. Naprava za preprečevanje prekoračitve: plošča se premakne navzgor s prijemalno palico; senzor zaznavanja se bo sprožil in stroj se bo ustavil.
3. Samodejno napravo za neprekinjeno dostavo papirja krmili motor; za upravljanje morate samo pritisniti gumb.
4. Naprava za vstavljanje oznak (1 komplet) za beleženje količine listov.
5. Sekundarna naprava za odpiranje prijemala za odstranjevanje (neobvezno)



6) Električniškatla innadzorni sistem:
1. Kontrole vmesnika so integrirane, številne kontrole električnih stikal pa so nastavljene na zaslonu delovanja, kar je enostavno upravljanje in enostavno razumevanje.
2. PLC centralizirani nadzorni sistem lahko samodejno pregleda delovni status in preizkusi neobičajno stanje ter zabeleži delovno stanje.
3. Funkcija za diagnosticiranje težav na zaslonu na dotik; če se pojavijo težave, jih lahko poiščete na zaslonu na dotik.
4. Kitajščina, angleščina ali drug kateri koli jezik (neobvezno) na zaslonu na dotik
5.Električne komponente in električni tokokrog so v skladu z evropskim ameriškim varnostnim standardom.



pogosta vprašanja

---



V: Kaj pa tehnična podpora za namestitev in poprodajno podporo?
A: Naš inženir vam lahko pomaga pri namestitvi in ​​zagotovi potrebno usposabljanje. Kupec mora prevzeti povratne letalske vozovnice in stroške storitev ter lokalne stroške nastanitve. Za morebitne težave ali vprašanja smo vam na voljo 7x24 ur.
Med našo veliko količino namestitve CTP po vsem svetu je tudi veliko končnih uporabnikov (tiskarjev), ki so izdelke CTP kupili neposredno pri podjetju EcooGraphix Kitajska, ekipa tehnične službe EcooGraphix pa te namestitve podpira na daljavo z rednimi obiski na kraju samem.
Vsi ti tiskalniki za končne uporabnike poganjajo sisteme CTP s popolnim zadovoljstvom zaradi naše robustne kakovosti, brezhibne oddaljene storitve, temeljitega usposabljanja in vzdrževanja. Če ste tiskar in razmišljate o nakupu neposredno pri EcooGraphix Kitajska, ni težav z namestitvijo, usposabljanjem in poprodajnimi storitvami. Zagotavljamo vaše zadovoljstvo.
